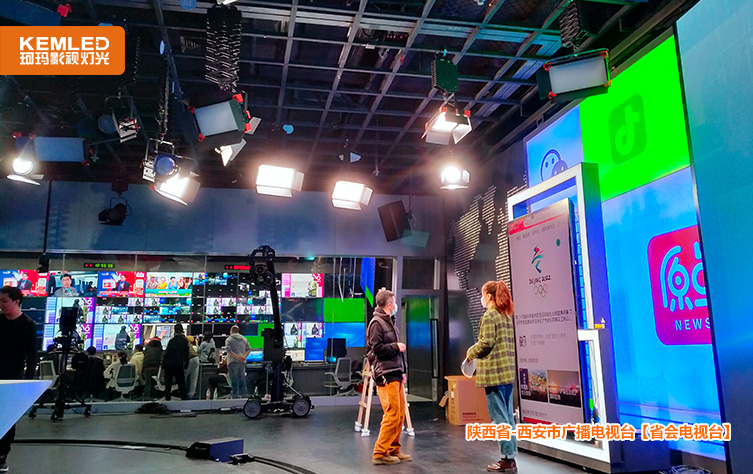

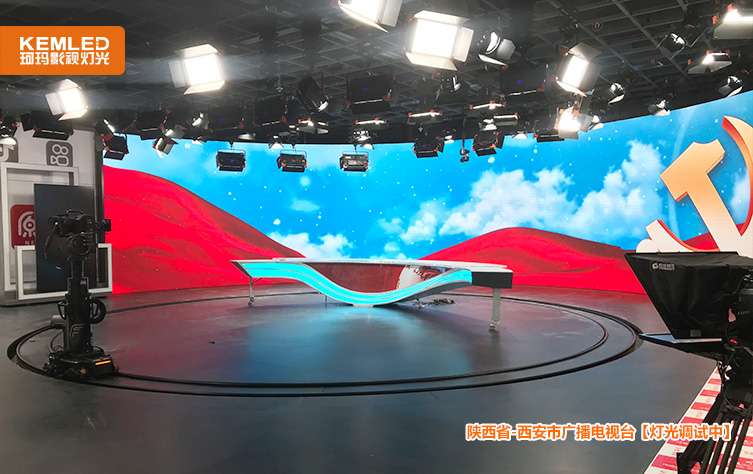

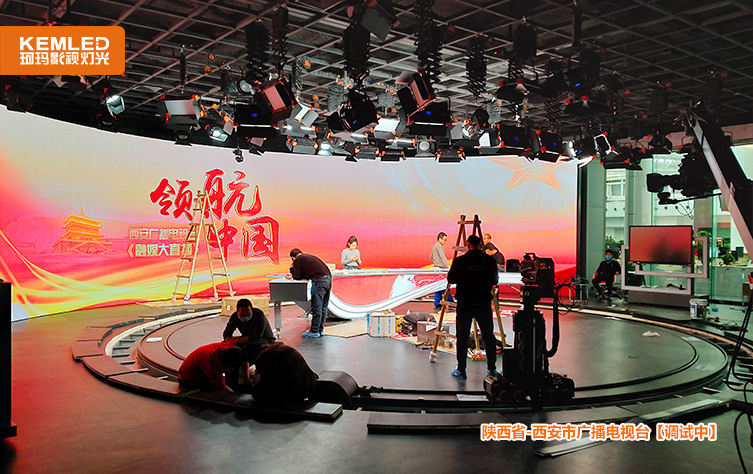

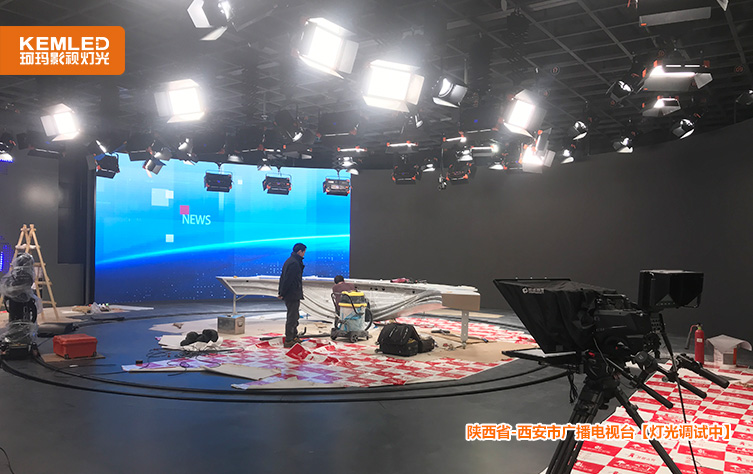

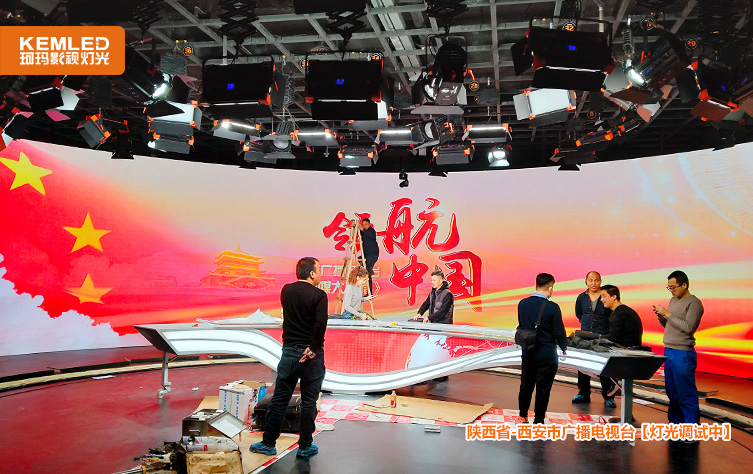

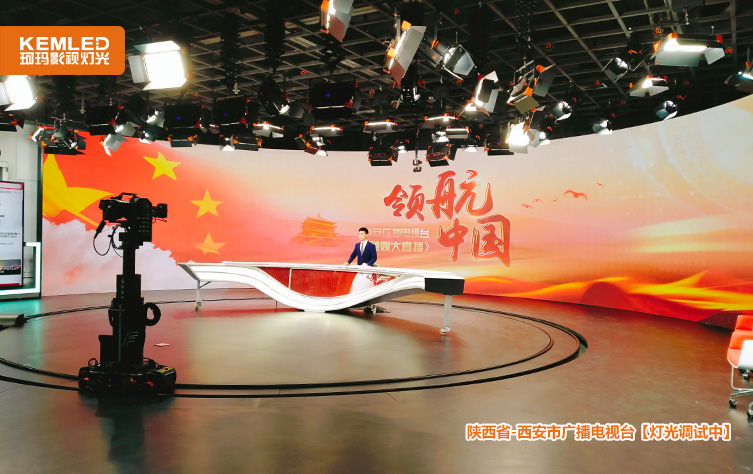

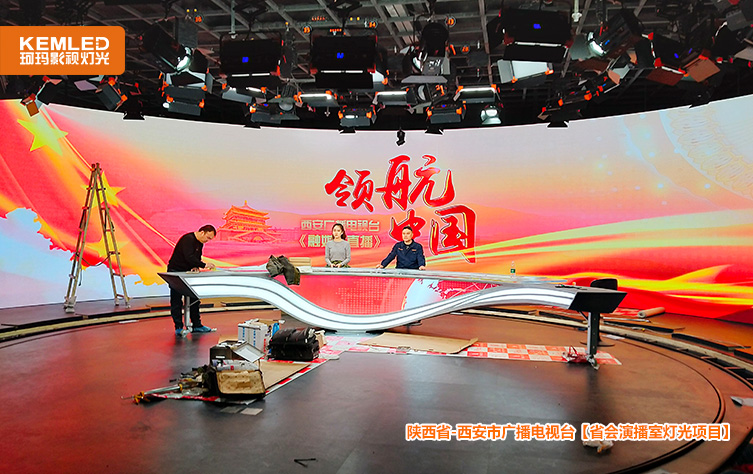

西安電視臺融媒體中心面積268㎡（16.5米＊16.3米＊4.4米），演播廳具有主播，站播，走播，訪談，備播等功能。共設計78臺武漢珂瑪燈具，采用葡萄架安裝方式，進行布光。目前，燈光的安裝及調試均已完成，呈現出的燈光效果光線柔和，面部清晰，層次感，燈光均勻、顯指高，色還原性高，主持人滿意。

所用燈具共計78臺：

KM- S14    40 臺

KM-M10     30臺

KM-XED240  6臺

KM-S8            2臺

燈光設計流程：

1、定主持人位置，站播或坐播的面部方向。

2、定攝像機的位置，機位數量，此項目有四個攝像機，四個機位，一個360度環型軌道，攝像機在環形軌道上移位攝像。每個攝像機照到面部都要光線充足。

3、因燈具數量有限，主播區是主要區，所以燈具首先要滿足這個區光線，層高4.4米，用輪廓光三個，兩個主持人，兩個輪廓光分別照射兩個主持人的左后方和右后方的肩膀偏上，并做補耳光，兩個作用。所有照度暫定1000，中間的輪廓光照射兩個主持人中間，光線打散.再通過攝三個像機攝像，傳輸?shù)奖O(jiān)視器上，觀察主持人的輪廓，光線是否均勻，有沒暗區，根據監視器效果，再調整其中一個照度的加強和減弱。

4、面光環形布光，四個眼神光和6個平板面光，因怕當大屏，鉸鏈必須在最短'狀態，所以掛的比較高，還要遠些，近了光線不勻，鼻下和下顎陰影加重加長，根據現場情況，為增加面光照度要四個聚光燈，6個平板燈，兩個側光要移動到接近兩個主持人的耳朵在一條線上，基本相當于耳光。同樣先一個一個的點亮聚光燈，光線打散，交叉打光，照度暫定1000，再用平板燈光照度1500，補充面光，及聚光燈照射所產生的陰影，通過三個機位攝像機，三個監視器，觀察每個鏡頭拍出的圖像，進行觀察，有沒暗區，和曝光的地方，再根據圖像對各個部位進行補光和減光，及提升燈光的高度，和降低燈光的高度來加光或減光。

5、豎屏站播區

因房間面積有限，大屏區和走播區橫向面積占用三分之二，剩下的三個小區加起來占了三分之一，根據所以小景區使用方向的燈的部署有些要縱向分布。

站播區用了4聚光燈，7個平板燈，站播區的主持人是要轉身，轉頭，來回扭動的，所以布光調光的方法是不一樣的。

先是確定站位，從主持人左身后上方打一束光給主持人肩膀，身后離2米的距離。由于近距離沒有位置或者太近，所以要進行跨區打光跨區，為了布光對稱，盡量做到同等距離，從主持人的右身后打一束光右肩膀，因?yàn)榱擞锌臻g感，所以燈的高度都提高了，再?gòu)闹鞒秩说淖笥仪胺接镁酃鉄舾鞔蛞皇饨o主持人面部。兩個平板燈給主持人左右臉補耳光，其余的四個平板兩面光，兩個側光，和聚光燈交替布光。面光頂光光比2000：1500，逆光頂光光比2000：1500，坐播區調光基本和這一樣。

6、走播區

沿著軌道的邊緣，從大屏的左側走到大屏的右側，這樣活動的播報，空間小需要更多的聚光燈。先是沿著大屏的上方邊緣，掛了7個聚光燈，給主持打左邊的補面光和輪廓光，一燈多用，借用主播區的兩個聚光燈給主持人的右臉布光，三個平板燈給主持做頂光，四個平板燈沿著軌道上方布光，給主持人補右邊的面光，這四個平板燈太靠近主持人了，傾斜的角度小，所以需要借助主播的面聚光布光，達光平衡效果，主持人的行走路線前斜上方用三個個聚光燈由遠到近給主持人補面光，'主持人的面部保證所到之處都有光線布光。逆光：頂光面光：光比2000：1500：2000lux
