演播室在裝修設計時,除了考慮演播室燈光設計外,還要考慮演播室聲學設計,演播室聲學設計主要是噪聲控制和混響時間控制,其設計流程如下:
1.噪聲控制
演播室的噪聲來自多方面,既有演播室外部的噪聲,又有演播室內部的噪聲。
演播室的外部噪聲主要是來自演播室建筑之外,例如過往車輛、飛機所產生的交通噪聲或?qū)W生下課時的喧嘩聲。
演播室的內部噪聲主要來自空調系統,燈光控制系統和演播室工作時,攝像機的移動噪聲和工作人員的走動噪聲等。
噪聲傳入演播室主要通過三種途徑,一是聲波的透射性,噪聲作用于墻壁、地板、天花板而產生振動,把聲能輻射進演播室;二是通過施工時留下的縫隙傳入演播室;三是通過固體傳聲而進入演播室。
武漢海軍工程大學聲學裝修工程案例
隔聲處理
噪聲傳播有空氣聲和固體聲兩種途徑,該演播室的隔聲處理主要是空氣聲的隔絕。
墻體
采用滿槳滿縫的磚墻隔聲,價廉而隔聲效果好。不同質量的磚墻具有不同的隔聲量.
磚墻的隔聲量與墻體單位面積質量有關,質量越大,其隔聲量也越大,當磚墻的材料選定后,單位面積質量取決于墻體厚度。
演播室使用240mm厚磚墻已可以滿足隔聲設計要求,為了填重起見,在演播室的內墻面貼上50mm厚的隔聲泡沫板,以增大墻體的隔聲量。
門
門的隔聲量主要取決于它的質量,剛性及氣密封性。用質量大的材料制造隔聲門時隔聲量就大,但制造安裝工藝比較麻煩,而且整個門看上去顯得笨重。該室的隔聲門使用輕質材料制作,在三層13mm厚的木板中夾兩層11mm厚的玻璃棉,兩面再各加一層五合板和一層櫸木飾面板,門框及門的邊緣敷上毛氈對門縫進行密封。
窗
為了隔絕空氣聲,該演播室不開設直接通向室外的窗口,導播室的觀察窗采用雙層玻璃窗,窗口的隔聲量主要取決于玻璃,中低頻時玻璃的隔聲量由密度決定,故最好選用厚一點的玻璃板。
空調的吸聲處理
空調系統和燈光控制系統噪聲指標的優劣,是保證演播室噪聲能否達到設計要求的重要環節。對于空調系統,該演播室為了減少送風時的空氣噪聲,適當增加風管壁厚,風管外壁加配角鐵加強筋,防止送風時產生機械振動;風管內壁貼50mm厚的超細玻璃棉氈,外包玻璃絲布,再用鋼板網壓緊;穿墻的風管采用軟連接,穿墻管道的四周填充50mm厚玻璃棉氈;控制送風速度,使出風口的風速小于1.5m/s。

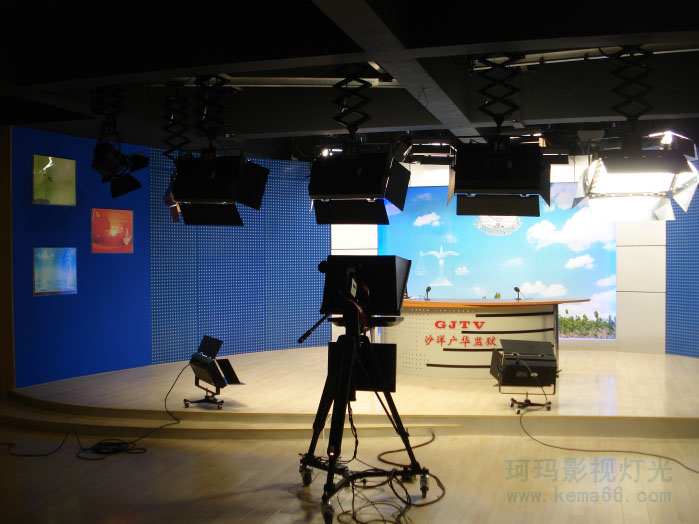

湖北沙洋廣華監獄演播室聲學裝修工程案例
2.混響時間控制
混響時間是演播室音質好壞的重要因素,混響時間過短,演播室內聲音發干,過長聲音拖尾.混響時間控制包括二方面,一是適當選擇演播室長\寬\高的比例,使室內聲音的任一頻率信號都不會過分加強或減弱;二是合理設計室內吸聲裝修,使混響時間按近設計值.
吸聲處理
吸聲處理是為混響時間而設置,它對隔聲同樣具有一定的作用。但吸聲和隔聲是兩不同的概念,隔聲是指隔斷外界噪聲對室內的影響,而吸聲主要是指室內吸聲層的設置對混響時間的影響。
吸聲墻面
演播室墻面吸聲結構使用木龍骨框架,后置100mm空腔,打600mm×600mm方格,方格內置吸音棉,可在一定程度上改變吸聲效果,起調節混響時間的作用。
地面處理
演播室室內地面在外觀上起裝璜作用,在聲學上有吸聲效果,并且采用木地板,有利于降低室內低頻混響時間。
珂瑪一直致力于演播室燈光和聲學的設計和裝修,并有過很多成功的案例,上面是兩個比較具有代表性的案例,一個是學校的演播室,一個是監獄的演播室,珂瑪還做過電視臺演播室的聲學部分,在這聲學設計方面有自己獨特的優勢。
