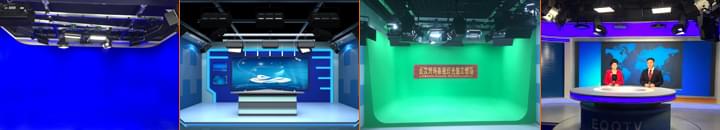

CM-LED1512數字化平板柔光燈代替了傳統的三基色冷光燈，采用先進的設計和加工工藝，外表采用高強度鋁型材定制而成，配合現代感的流行線外型設計，使其外觀整齊亮麗。設有LED顯示屏控制DMX編碼及燈體功能選擇，內置抗干擾電路，其結構完善緊密，內置電子調節燈泡亮度，可隨時調節燈泡亮度。適用于電視臺新聞演播室、虛擬演播室、會議室、學術報告廳、電教室等需要專業拍攝的場合。并且燈泡具備頻閃功能，可以用于歌舞廳，的士高以及夜總會表演等場合。

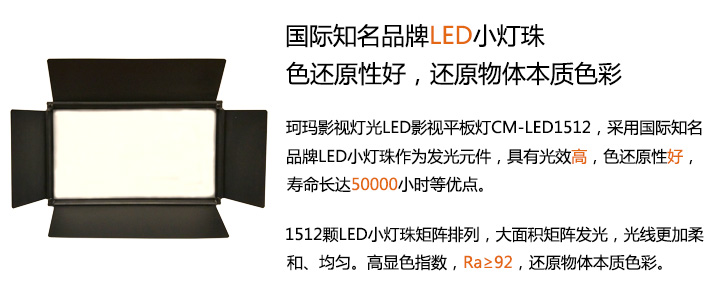

  由1512顆美國科銳（CREE）LED燈珠組合而成，發光效率高，可形成大面積發光矩陣，顯色指數高，色還原好，配有高透光率亞克力柔光板，光輸出柔和、均勻，無有害紅外線，紫外線，無眩光，無閃爍，不刺眼。自然散熱，環保節能，超長壽命5萬小時（每天使用10小時，可以用13年），運行費用低，比傳統的三基色冷光燈節能50%，節約線材等優點。


1、價格：LED燈天生可調光與可調光三基色燈相比價格相差無幾；
2、壽命：LED使用壽命5萬小時（每天使用10小時，可以用13年）而三基色燈1萬小時之后需要更換燈管，不實惠；

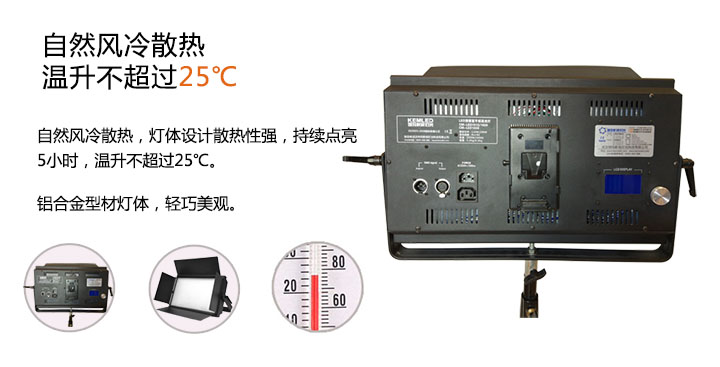

3、溫度低：LED燈采用自然風冷散熱，持續點亮5小時，溫升不超過25°；
4、更環保、節能：不要更換燈珠，終身使用；
5、省線材：燈具信號線可在15臺燈內進行串聯。


注：該燈具需要配備LED數字化平板柔光燈調光臺，控制信號為DMX512（1990版）。

 LED演播室燈具CM-LED1512標準配件

標準配件：燈體一個（含三芯電源插座，燈弓，旋鈕，型號標簽，說明書，合格證），吊柄一個，三芯電源插頭一對，三芯卡儂頭一對，遮飛一套；
備注：外掛式黑殼，選配：三腳架

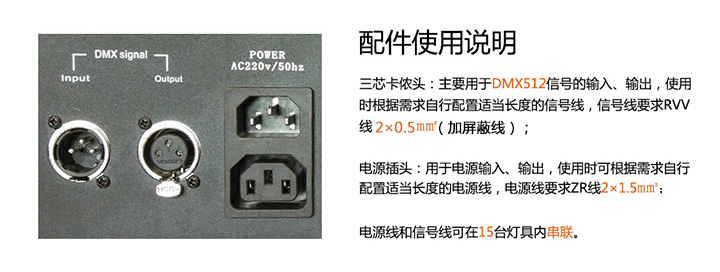

配件使用說明


三芯卡儂頭：主要用于MDX512信號的輸入，輸出，使用時用戶可根據需求自行配制任何尺寸長度信號線，信號線要求RVV線2×0.5mm2（加屏蔽線）；
電源插頭：用于電源輸入、輸出，使用時用戶可根據需求自行配制任何長度電源線，電源線要求ZR線2×1.5mm2；
遮飛：用于燈具的聚光及光源照射面積控制；
吊柄：屬于承重設備，用于燈具安裝。


技術參數：

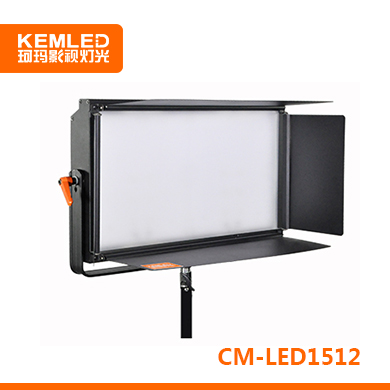

 產品名稱：LED影視平板燈

 型  號：CM-LED1512

 品  牌：KEMLED（珂瑪影視燈光）

 額定功率：120W

 燈體重量：5.6kg

 顏  色：黑色

 外  形：長方形

 外殼材質：大型鋁型材

 燈珠數量：1512顆 美國科銳（CREE）

 出光角度：120度

 顯色指數：Ra≥92

 使用壽命：50000小時

 色  溫：3200K/5600K (±150K)

 額定電壓：AC 100-240V    50/60Hz

 通道數量：1個通道

 工作溫度：-20℃至50℃

 存放溫度：-20℃至60℃

 調光功能：0%至100%無極調節

 冷卻系統：對流散熱（自散熱無風扇）

 操  作：數碼顯示管控制地址碼和相對照度

 信號線：三芯卡儂頭輸入，三芯卡儂頭輸出

 控制協議：DMX512（1990版）調光和主機調光控制兩種

 鏈接方式：信號線in/out，電源線in/out，DC16.8V直流攝像機電池供電

 燈體尺寸：482×290×75mm（燈體），592×320×85mm（外框），440×250mm（發光面積）

 照  度：2811LUX/1M、908LUX/2M、513LUX/3M、325LUX/4M、221LUX/5M、155LUX/6M、52LUX/10M

鋁合金軌道：高品質路型材，經過氧化鍍膜，實現每路燈光前后、左右移用，規格：60*80*5MM,可吊掛恒力吊桿、萬向器、燈具滑車、電纜滑車等承重滑動設備。多點承重，單點可承重80kg。
萬向器：鑄鋼和鋁合金材質，輪子由純鋼打造。用于吊掛滑動軌道、讓軌道實現前后、左右移用及各方向的轉動。
燈具滑車：純鋼打造和鋁合金材質，實現每路燈光左右滑動，吊掛燈具。鋁合金材質承重20KG鑄鋼材承重20KG。
電纜滑車：純鋼打造和鋁合金材質。輪子由純鋼打造。用于走電纜線，讓電纜線不再雜亂無章。鑄鋼材質承重5KG，鋁合金材質承重4KG。
鋁合金燈鉤：純鋼打造和鋁合金材質，用于承掛燈具。承重30—60KG。
燈具支架：鑄鋼鐵材質，承重30KG，長度可以根據現場實際情況加工制作。
恒力鉸鏈：優質鋁型材，進口合金彈簧鋼，經久耐用。通過燈具滑車連接到鋁合金軌道上，實現懸吊燈具，可使燈具上下拉伸?？沙兄?-15Kg，有遙控電動伸展和手動拉伸兩種類型可選。長度1/1.5/2/2.5/3/3.5/4/4.5/5米可選。
三腳架、地?zé)糁Ъ埽?/strong>鑄鐵材質帶輪，承重20-30KG。地面低點承托燈具。

平板固定支架：鑄鋼材質，單個承重50-100KG 四個承重在500-600KG，用于承托鋁合金軌道和和燈具?？涩F(xiàn)場加工制作。
軌道連接板：鑄鋼材質，連接軌道。固定軌道用。長15cm×寬15cm×厚0.5cm。
L型固定支架：鑄鋼材質，單個承重50-100KG 四個承重在500-600KG，用于承托鋁合金軌道和和燈具，高15cm×寬15cm×長15cm×厚0.5cm。
軌道擋板：鑄鐵材質，用于軌道邊緣檔燈具以防燈具滑掉。
軌道壓板：鑄鋼材質，用于固定軌道，長15cm×寬7cm×厚0.5。

調光桿：不銹鋼，滑動軌道以及滑動燈具，尺寸：2/3/4/m。
燈號牌：優質雙色板，表示燈的數量以及位置，尺寸：15cm×15cm。
接插件：膠木材質，方便電線接頭與接頭的連接和轉換。規格：10/16/32/A。

備注：另還有專業電纜線提供以及其他演播室所需設備和材料 如：影視藍箱漆、綠箱漆、幕布、演播桌、非編操作臺、調光臺、硅箱、吸聲材料等一系列相關產品和設備，只有你想不到的，沒有我們做不到的，一切盡在珂瑪影視燈光。

Led平板柔光燈簡易使用說明書

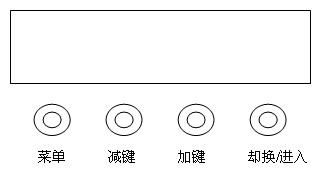

   一、后面板圖解說明

?

   二、操作說明

  按菜單鍵可在’KEMA’、’dmx’、’ligh’、’colo’、’run’5個菜單中選擇；

  按卻換/進入鍵可以進入相應菜單的子項，且有多個子項的按此鍵進行子項之間的卻換；

  減鍵和加鍵進行數值的加減和功能的設置；

  在參數設置好后，按菜單鍵退出此菜單并將參數記憶；

   三、Led顯示功能對照表

   Dmx512通道說明

   四、操作

   1、主機模式按鍵調亮度

   A、按菜單鍵4次，顯示RUN；

   B、按卻換/進入鍵，顯示HOST或SLVE；

   C、按加、減鍵，顯示HOST；

   D、按菜單鍵退出；

   E、按菜單鍵2次，顯示LIGH；

   F、按卻換/進入鍵，顯示Lxxx；

   G、按加、減鍵可以調節亮度；

   2、從機模式用控制臺調節亮度

   A、按菜單鍵4次，顯示RUN；

   B、按卻換/進入鍵，顯示HOST或SLVE；

   C、按加、減鍵，顯示SLVE；

   D、按菜單鍵退出；

   E、按菜單鍵1次，顯示DMX；

   F、按卻換/進入鍵，顯示dxxx；

   G、按加、減鍵可以調節地址；

   H、按菜單鍵退出，可以用控制臺調光；

    五、技術指標

   1、工作電壓： AC220v 50Hz

   2、最大功率  <120w< font="">

   3、照度    3m距離>1500 LUX

   4、色溫    3200k/5600k 可選擇

   5、溫升    << font="">30℃
